Что произошло?

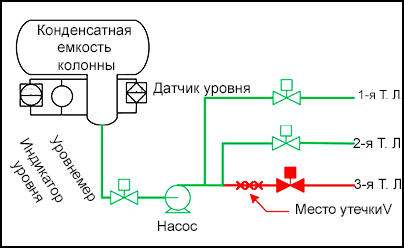

Во время ремонтных работ на 3-й технологической линии установки извлечения углеводородов (см. схему) автоматически закрылась отсекающая задвижка, в результате чего в трубопроводе образовался участок застоя подтоварной воды.
После того, как 3-ю технологическую линию через 10 часов снова запустили в работу, отсекающую задвижку забыли открыть вручную.
Выброс легковоспламеняющихся углеводородов (более 30% НПВ) привел к аварийному останову установки.
Было обнаружено, что на линии подачи воды образовались Y-образная трещина, через которую произошел выброс 750 кг легковоспламеняющихся углеводородов.
Нагреватели были остановлены вручную только через 14 минут после активации общей тревоги.
-
Почему это произошло?
Низкие температуры в зимний период — застойный участок мог перемерзнуть.
Неправильное размещение датчика температуры — контур электрического спутникового обогрева не включался при достижении заданной уставки температуры. Это также привело к тому, что система спутникового обогрева не подала своевременный предупреждающий сигнал.
Приборы измерения уровня в отстойнике выдавали недостоверные показания.
Отсутствие процедур проведения проверки системы спутникового обогрева при образовании застойных участков (либо в процессе нормальной эксплуатации, либо при ручном отсечении).
-
Чему они научились?
Необходимо разработать программу (в т.ч. инструкции и соответствующее обучение) обнаружения застойных участков/ тупиковых отводов и минимизации рисков их перемерзания.
Пересмотреть места размещения датчиков температуры на контурах электрического спутникового обогрева в первую очередь на тех трубопроводах, где могут образовываться застойные зоны либо возможен выброс легковоспламеняющихся сред.
Обеспечить надежность работы средств измерения уровня (датчиков, контроллеров уровня и уровнемеров). Выдавать рабочие уведомления при срабатывании сигнализации об отклонении показаний КИП.
При срабатывании сигнализации незамедлительно вручную отключать нагреватели.
-
Спросите себя или свою бригаду
Может ли нечто подобное случиться у нас?
Как определить застойные / тупиковые участки трубопроводов, образовавшимися в процессе нормальной эксплуатации или в результате отсечения?
Какие проверки можно провести на выявленных застойных / тупиковых участках трубопровода, чтобы убедиться в исправности электрического спутникового обогрева?
Как удостовериться в точности показаний КИП во всем рабочем диапазоне?
Добавить на главный экран
Название подборки
Выберите существующую категорию:
Название подборки
Новая подборка
Правка подборки
Что произошло?
Во время ремонтных работ на 3-й технологической линии установки извлечения углеводородов (см. схему) автоматически закрылась отсекающая задвижка, в результате чего в трубопроводе образовался участок застоя подтоварной воды.
После того, как 3-ю технологическую линию через 10 часов снова запустили в работу, отсекающую задвижку забыли открыть вручную.
Выброс легковоспламеняющихся углеводородов (более 30% НПВ) привел к аварийному останову установки.
Было обнаружено, что на линии подачи воды образовались Y-образная трещина, через которую произошел выброс 750 кг легковоспламеняющихся углеводородов.
Нагреватели были остановлены вручную только через 14 минут после активации общей тревоги.
Почему это произошло?
Низкие температуры в зимний период — застойный участок мог перемерзнуть.
Неправильное размещение датчика температуры — контур электрического спутникового обогрева не включался при достижении заданной уставки температуры. Это также привело к тому, что система спутникового обогрева не подала своевременный предупреждающий сигнал.
Приборы измерения уровня в отстойнике выдавали недостоверные показания.
Отсутствие процедур проведения проверки системы спутникового обогрева при образовании застойных участков (либо в процессе нормальной эксплуатации, либо при ручном отсечении).
Чему они научились?
Необходимо разработать программу (в т.ч. инструкции и соответствующее обучение) обнаружения застойных участков/ тупиковых отводов и минимизации рисков их перемерзания.
Пересмотреть места размещения датчиков температуры на контурах электрического спутникового обогрева в первую очередь на тех трубопроводах, где могут образовываться застойные зоны либо возможен выброс легковоспламеняющихся сред.
Обеспечить надежность работы средств измерения уровня (датчиков, контроллеров уровня и уровнемеров). Выдавать рабочие уведомления при срабатывании сигнализации об отклонении показаний КИП.
При срабатывании сигнализации незамедлительно вручную отключать нагреватели.
Спросите себя или свою бригаду
Может ли нечто подобное случиться у нас?
Как определить застойные / тупиковые участки трубопроводов, образовавшимися в процессе нормальной эксплуатации или в результате отсечения?
Какие проверки можно провести на выявленных застойных / тупиковых участках трубопровода, чтобы убедиться в исправности электрического спутникового обогрева?
Как удостовериться в точности показаний КИП во всем рабочем диапазоне?
Автоматическое закрытие отсекающей задвижки вызвало приток воды к застойной зоне трубопровода на установке извлечения углеводородов. Поскольку это осталось незамеченным, и не сработало оборудование, которое должно было активировать сигнализацию, на линии подачи воды произошел порыв с последующим разливом 750 кг легковоспламеняющихся углеводородов.
